Vòng bi chống quay ngược (Blackstop cam clutch)

Trang chủ|Sản phẩm|Vòng bi chống quay ngược (Blackstop cam clutch)

Vòng bi chống quay ngược (Blackstop cam clutch)

Complete FreewheelsFBF

Thông tin sản phẩm

GIỚI THIỆU

Đặc trưng

Hoàn thành Freewheels FBF có gắn

mặt bích là những viên ngọc tự do phun kín với bóng

vòng bi. Chúng được cung cấp đầy dầu và sẵn sàng

Để cài đặt.

Các trang sức tự do FBF được sử dụng như:

➧ Điểm dừng

➧ Ly hợp quá mức

➧ Lập chỉ mục tự do

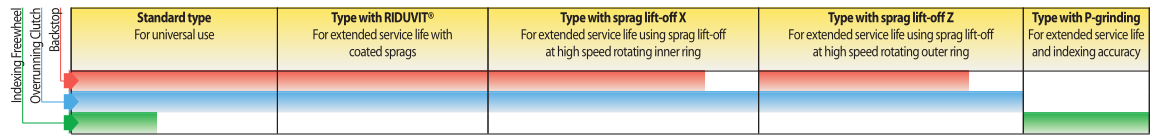

Ngoài loại tiêu chuẩn, bốn loại khác

các loại có sẵn để kéo dài tuổi thọ và

lập chỉ mục độ chính xác.

Mô-men xoắn danh định lên đến 160 000 Nm.

Lỗ khoan lên đến 300 mm. Nhiều lỗ khoan tiêu chuẩn là

có sẵn.

Ví dụ ứng dụng

Hoàn thiện Freewheel FBF 72 DX như một ly hợp chạy quá tốc trong bộ truyền động của máy chế biến thịt (máy xay thịt). Trong quá trình trộn, động cơ bánh răng truyền động bát thông qua bộ truyền động bánh răng và đồng thời trục dao thông qua bộ truyền động đai và bánh răng tự do bị khóa. Trong quá trình cắt, trục dao được dẫn động bởi một động cơ thứ hai với tốc độ cao. Bằng cách đó, vòng trong vượt qua vòng ngoài được dẫn động bởi động cơ bánh răng và động cơ bánh răng tự động được ngắt. Với tốc độ cao của vòng trong trong hoạt động quay tự do, kiểu nâng loại X được sử dụng; các vòi xịt hoạt động trong hoạt động quay tự do mà không cần tiếp xúc và do đó không bị mài mòn.

Freewheel Size	Type	Nominal t orque M_N Nm	M Inner ring freewheels/ overruns min^-1	ax. Speed Outer ring freewheels/ overruns min^-1	Type	Nominal t orque M_N Nm	Max. Speed Inner ring freewheels/ overruns min^-1	Outer ring freewheels/ overruns min^-1	Type	Nominal t orque M_N Nm	Sprag lift-off at inner ring speed min^-1	Max. Speed Inner ring freewheels/ overruns min^-1	Outer ring drives min^-1	Type	Nominal t orque M_N Nm	Sprag lift-off at outer ring speed min^-1	Max. Speed Outer ring freewheels/ overruns min^-1	Inner ring drives min^-1	Type	Nominal t orque M_N Nm
FBF 24	CF	45	4 800	5 500	CFT	45	4 800	5 500											CFP	19
FBF 29	CF	80	3 500	4 000	CFT	80	3 500	4 000											CFP	31
FBF 37	SF	200	2 500	2 600	SFT	200	2 500	2 600						CZ	110	850	3 000	340	SFP	120
FBF 44	SF	320	1 900	2 200	SFT	320	1 900	2 200	DX	130	860	1 900	344	CZ	180	800	2 600	320	SFP	180
FBF 57	SF	630	1 400	1 750	SFT	630	1 400	1 750	DX	460	750	1 400	300	LZ	430	1 400	2 100	560	SFP	310
FBF 72	SF	1 250	1 120	1 600	SFT	1 250	1 120	1 600	DX	720	700	1 150	280	LZ	760	1 220	1 800	488	SFP	630
FBF 82	SF	1 800	1 025	1 450	SFT	1 800	1 025	1 450	DX	1 000	670	1 050	268	SFZ	1 700	1 450	1 600	580	SFP	750
FBF 107	SF	2 500	880	1 250	SFT	2 500	880	1 250	DX	1 500	610	900	244	SFZ	2 500	1 300	1 350	520	SFP	1 250
FBF 127	SF	5 000	800	1 150	SFT	5 000	800	1 150	SX	3 400	380	800	152	SFZ	5 000	1 200	1 200	480	SFP	3 100
FBF 140	SF	10 000	750	1 100	SFT	10 000	750	1 100	SX	7 500	320	750	128	SFZ	10 000	950	1 150	380	SFP	6 300
FBF 200	SF	20 000	630	900	SFT	20 000	630	900	SX	23 000	240	630	96	SFZ	20 000	680	900	272	SFP	12 500
FBF 270	SF	40 000	510	750	SFT	40 000	510	750	UX	40 000	210	510	84	SFZ	37 500	600	750	240	SFP	25 000
FBF 340	SF	80 000	460	630	SFT	80 000	460	630
FBF 440	SF	160 000	400	550	SFT	160 000	400	550

Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định. Xem trang 14 để xác định mômen lựa chọn.

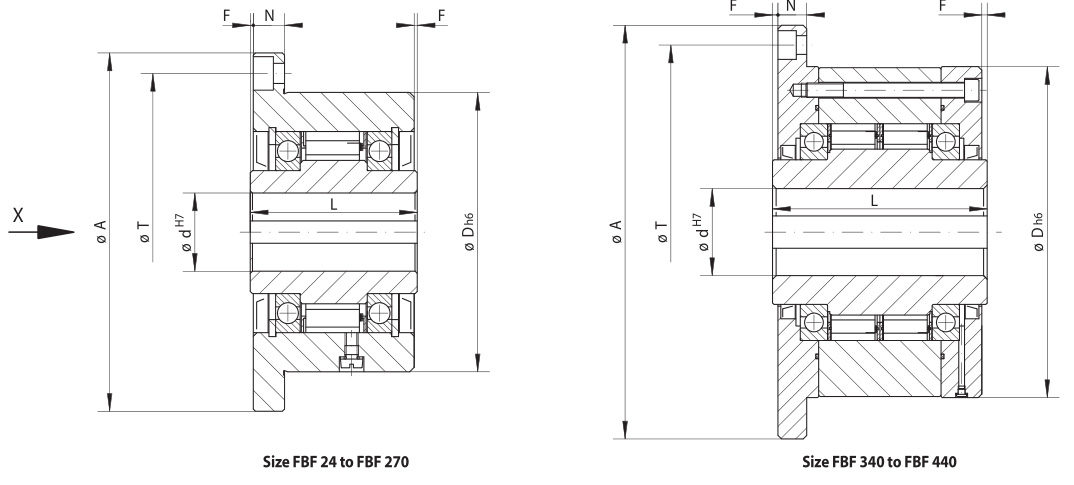

Freewheel Size	mm	mm	Bo Standard mm	re d mm	mm	max. mm	A mm	D mm	F mm	G**	L mm	N mm	T mm	Z**	Weight kg
FBF 24	12	14*				14*	85	62	1,0	M 5	50	10	72	3	1,1
FBF 29	15	17*				17*	92	68	1,0	M 5	52	11	78	3	1,3
FBF 37	14	16	18	20	22*	22*	98	75	0,5	M 5	48	11	85	8	1,5
FBF 44	20	22	25*			25*	118	90	0,5	M 6	50	12	104	8	2,3
FBF 57	25	28	30	32*		32*	128	100	0,5	M 6	65	12	114	12	3,2
FBF 72	35	38	40	42*		42*	160	125	1,0	M 8	74	14	142	12	5,8
FBF 82	35	40	45	50*		50*	180	135	2,0	M 10	75	16	155	8	7,0
FBF 107	50	55	60	65*		65*	214	170	2,5	M 10	90	18	192	10	12,6
FBF 127	50	60	70	75*		75*	250	200	3,0	M 12	112	20	225	12	21,4
FBF 140	65	75	80	90		95*	315	250	5,0	M 16	150	22	280	12	46,0
FBF 200	110	120				120	370	300	5,0	M 16	160	25	335	16	68,0
FBF 270	140					150	490	400	6,0	M 20	212	32	450	16	163,0
FBF 340	180					240	615	500	7,5	M 24	265	40	560	18	300,0
FBF 440	220					300	775	630	7,5	M 30	315	50	710	18	564,0

Keyway according to DIN 6885, page 1 • Tolerance of keyway width JS10.

* Keyway according to DIN 6885, page 3 • Tolerance of keyway width JS10.

** Z = Number of fastening holes for screws G (DIN EN ISO 4762) on pitch circle T.

Mounting
The customer attachment part is centered on
the external diameter D and then bolted on to
the face via the flange.
The tolerance of the shaft must be ISO h6 or j6
and the tolerance of the pilot diameter D of the
attachment part must be ISO H7 or J7.

Example for ordering
Freewheel size FBF 72, type with sprag lift-off Z
and 38 mm bore:
• FBF 72 LZ, d = 38 mm
When ordering, please also specify the free -
wheeling direction of the inner ring when view -
ed in direction X:
• counterclockwise free or
• clockwise free
